华为3COM交换机PVLAN配置使用说明
1. PVLAN的引入
在实际应用中有这样一个需求,组网图如上图所示。
3026下面级联了2016,要求2016下的各个端口互相隔离,即给每个端口划分一个VLAN,与此同时,由于上层设备(3026)的VLAN数有限,不允许下层设备(2016)将VLAN透传上来,即2016的上行端口要设为access方式。但是在2016上一个access端口是不能属于多个VLAN的,我们如何才能让带有不同VLAN ID的数据报文发送到同一个access 端口呢?这时候,我们就需要使用2016的PVLAN功能。通过使用PVLAN功能,我们就能够实现将2016下的各个端口划在不同的VLAN内,同时又都能通过上行的Access 端口发送出去。
目前,华为3Com公司开发的2008/2016/3026都支持PVLAN功能。
2. PVLAN配置步骤
配置PVLAN的步骤如下:
1、创建VLAN,
命令如下:
[2016]vlan vlan-id
2、设置VLAN类型为primary。
命令如下:
[2016-vlan100] isolate-user-vlan enable
3、向VLAN中添加端口(无论是primary vlan还是secondary vlan都一样)
命令如下:
[2016-vlan100]port ethernet port-list
4、设置primary vlan和secondary vlan之间的映射关系
命令如下:
[2016]isolate-user-vlan primary_vlan_num secondary secondary_vlan_list
3. PVLAN配置举例
1、组网需求
Quidway S3526以太网交换机通过端口Ethernet 0/7和端口Ethernet 0/8下接两台Quidway S2008以太网交换机。S2008 A上VLAN5为primary VLAN,包含上行端口Ethernet 0/9和两个secondary VLAN:VLAN1和VLAN2,VLAN1包含端口Ethernet 0/1,VLAN2包含端口Ethernet 0/2;S2008 B上VLAN6为primary VLAN,包含上行端口Ethernet 0/9和两个secondary VLAN:VLAN3和VLAN4,VLAN3包含端口Ethernet 0/3,VLAN4包含端口Ethernet 0/4。从S3526看,下接的两个S2008都只有一个VLAN,S2008 A的VLAN5,S2008 B的VLAN6。

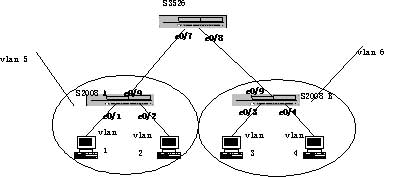

2、组网图
PVLAN配置组网图
3、配置步骤
下面只列出S2008的配置过程。
配置S2008 A
!配置primary vlan。
[S2008A] vlan 5
[S2008A-vlan5] isolate-user-vlan enable
[S2008A-vlan5]port ethernet0/9
!配置secondary VLAN。
[S2008A] vlan 1
[S2008A-vlan1]port ethernet0/1
[S2008A]vlan 2
[S2008A-vlan2]port ethernet0/2
!配置primary VLAN和secondary VLAN间的映射关系
[
